1yxxn水泥公司的基本情況

表1主要設備及技術參數

表2物料配比

表3各節點物料細度

注：改V選后入磨R0.2<1%，R0.08=18%

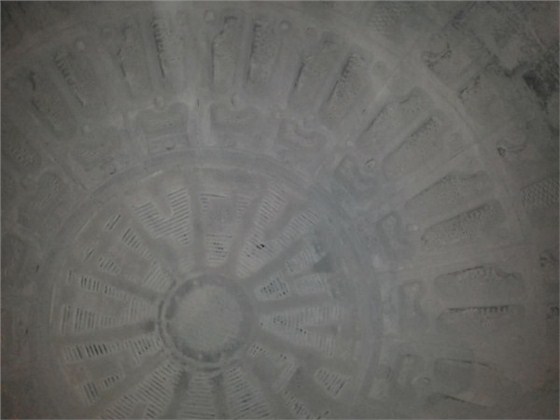

圖1一倉階梯襯板，料層過厚。

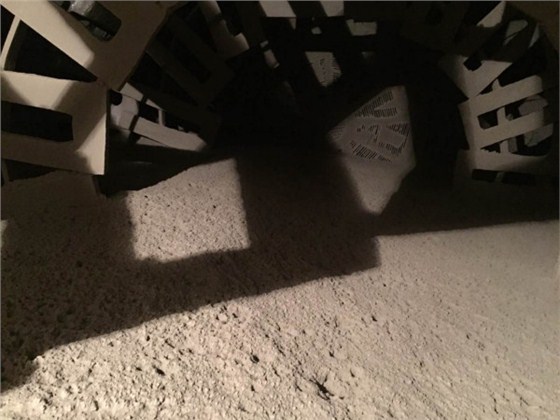

圖2二倉雙曲面分級襯板，隔倉板為半盲，通風不佳。

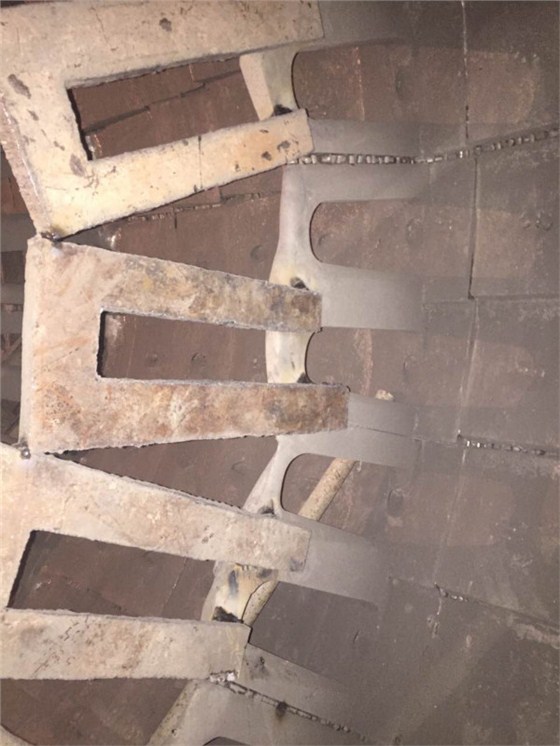

圖3出口篦板

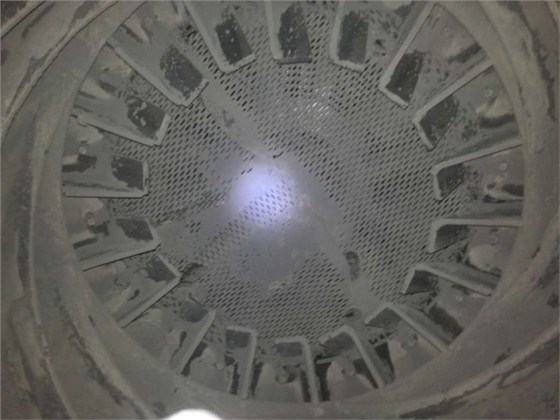

圖4出料螺旋

2粉磨系統改造

2.1活化環加高

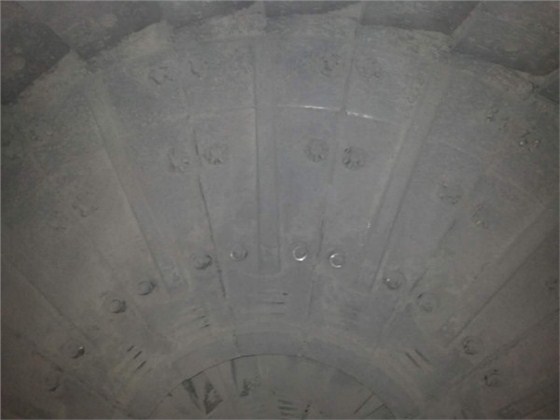

圖5由500加高到900mm

2.2出口篦板

從出料螺旋進入將沖孔網取消。

2.3對輥壓機循環斗提的下料溜子、v選入料口進行改造。

在溜子進料口處增加一塊導料板將物料導向溜子中間，在導料板下方增加分料板，將溜子中的物料均勻的分散在溜子的寬度上。在v選入料前的階梯分料裝置內增加擋料板，保證分料的階梯將上部溜子內的物料均勻的分到v選相應的位置.

3根據物料數據及小磨實驗重新設計一二倉級配

表4

注：有效內徑3.06m

4效果

表5 1#磨改造前后的變化

注：7月統計產量在85-90t/h之間

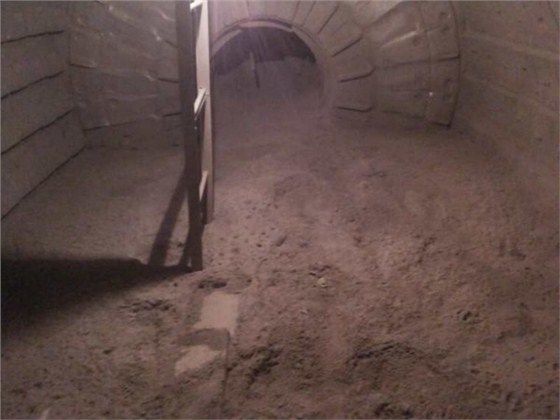

圖6改造后二倉料層厚度30mm
